PRÉSENTATION DE LA COMPENSATION DE L'ÉNERGIE RÉACTIVE

Toute machine électrique utilisant le courant alternatif (moteur, transformateur,...) met en jeu deux formes d'énergie:
Energie active
Energie réactive
L'énergie active consommée (KWh) résulte de la puissance active p (KW) des récepteurs. Elle se transforme intégralement en puissance mécanique (travail) et chaleur (pertes).

Fonctions du filtre actif

Le filtre d'harmoniques Activematic FA30 permet: Je Réduction de la THD actuelle
Je Réduction de la teneur courant harmonique
Je compensation de la puissance réactive et une amélioration du facteur de puissance cos φ, inductifs et capacitifs
Je affichage du réseau courant et de tension
Je l'équilibrage de charge

Compensation de l'énergie réactive et filtrage d'harmoniques

Compensation de l'énergie réactive et filtrage d'harmoniques

Principe de fonctionnement
Le courant alternatif de secteur, qui est aspiré par une charge non-linéaire, est mesurée par Activematic soit FA30 directement ou indirectement par l'intermédiaire de transformateurs de courant externes. Le contenu harmonique et des composantes de puissance réactive sont détectées et transformées en une structure de commande numérique. Le filtre actif génère continuellement une courant de compensation qui compense le contenu harmonique du courant réactif et de la charge, de sorte que les réseaux à courant alternatif ne dispose que de fournir le minimum fondamentale du courant de phase.

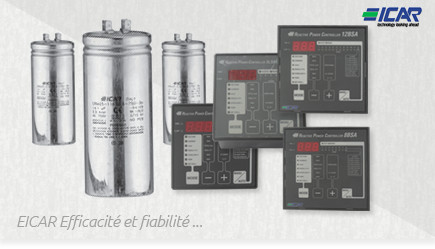

L'INSTALLATION DE BATTERIES DE CONDENSATEURS

PERMET À LA FOIS
Eviter les pénalités lors de la facturation.
Avoir des bonifications lors de la facturation.
Réduire la demande en kVA.
Moins d'échauffement de transformateur MT/BT.
Baisse automatique et durable de la consommation d'énergie.
Améliorer l'efficacité et la qualité de l'énergie.
Optimisation de la durée de vie des équipements (machine outil, etc.)
Eliminer les chutes de tensions.
Augmentation de la puissance du système.
Maintien de l'exploitation et du confort du bâtiment au même niveau.

Les avantages sont multiples :

économie sur le dimensionnement des équipements électriques car la puissance appelée diminue:
augmentation de la puissance active disponible au secondaire des transformateurs
diminution des chutes de tension et des pertes en lignes
économie sur la facture d’électricité, en supprimant la consommation excessive d’énergie réactive
retour sur investissement moyen de 15 mois
Pour ces raisons, il est nécessaire de produire de l’énergie réactive au plus près possible des charges, pour éviter qu’elle ne soit appelée sur le réseau. Nous utilisons des condensateurs pour fournir l’énergie réactive aux récepteurs inductifs et pour relever le facteur de déplacement (cos ϕ).
